搪玻璃闭式反应罐

搪瓷设备 > 搪玻璃反应釜 > 搪玻璃闭式反应罐

搪玻璃闭式反应罐

产品详细
产品参数

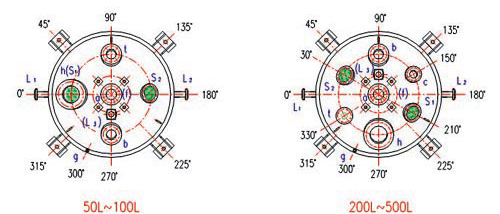

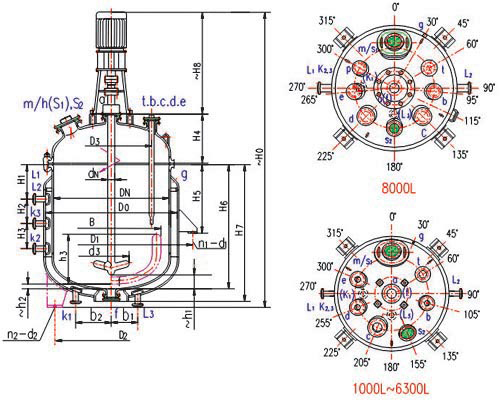

搪玻璃闭式反应罐产品结构图

上一个：没有了

下一个：搪玻璃开式反应罐

销售在线
13961889953

邮箱：
2360904494@qq.com

联系我们

地址：安徽滁州定远县炉桥镇乡村振兴产业园

电话：13961889953、13801510268

敬请扫码洽谈合作

型号规格Type/Spec.Ltr			RF-3000	RF-5000	RF-6300	RF-8000	RF-10000	RF-12500
计算容积Calculating CapacityLtr			3811	6011	6866	9060	11674	13600
夹套容积Jacket VolumeLtr			630	870	990	1400	1820	1850
换热面积Heating Surfacem²			9.74	14.89	19.89	18.38	21.35	23.06
主要尺寸 Standard Dimensions		DN	1300	1750	1750	2000	2200	2400
		D₀	1450	1900	1900	2200	2400	2600
		D₃	910	1220	1220	1400	1540	1680
		b₁	315	400	400	400	470	470
		b₂	510	510	510	510	550	550
		H₀	~3680	~4843	~5199	~5362	~5810	~5773
		H₁	310	750	750	800	850	900
		H₂	1030	750	950	900	1000	950
		H₃	/	800	900	900	950	900
		H₄	538	170	170	197	197	197
		H₅	550	1200	1200	1200	1300	1400
		H₆	2250	2888	3244	3310	3533	3469
管口公称尺寸 Nominal sizes of Nozzle	带视镜人孔Manhole / S.G.	m / S₁	400×300/125	400×300/125	400×300/125	400×300/125	400×300/125	450/125
	搅拌口Agitator	a	150	150	150	150	200	200
	备用口Free	b	125	125	125	150	150	150
	备用口Free	c	125	150	150	150	150	150
	备用口Free	d	100	150	150	150	150	150
	备用口Free	e	/	/	/	150	150	150
	备用口Free	p	100	125	125	125	125	125
	视镜孔Sight Glass	S₂	125	125	125	125	125	125
	温度计套管口T.W.	t	100	100	100	100	100	125
	放料口Discharge	f	100	100	125	125	125	125
	蒸汽进出口Steam Inlet/Outlet	L_1~2, L₃	65	65	65	65	80	80
	水进出口Water Inlet/Outlet	k₁/k₂/k₃/k₄	65/65	65/65	65/65	65/65	80/80	80/80
	放气口Exhaust	g	20	20	20	20	20	20
	放净口outlet	w	15	15	15	15	15	15
支座 Support	耳式 Lugs	D₁	1980	2152	2152	2457	2708	2928
	耳式 Lugs	n₁-d₁	4-φ30	4-φ30	4-φ30	4-φ30	4-φ36	4-φ36
	支承式 Prop Supports	D₂	1550	1650	1650	1850	1850	1850
	支承式 Prop Supports	n₂-d₂	3-φ30	3-φ30	3-φ30	3-φ30	3-φ36	3-φ36
搅拌器 Agitator	轴径 Shaft Dia.	d_N	95	95	95	95/110	110	110
	桨/叶 Paddle /Impeller	d₃	720/800	720/900	720/900	880/1100	980/1200	980/1200
	桨/叶 Paddle /Impeller	h	~240	~270	~270	~330	~360	~360
减速机 Reducer	型号Type	Ⅰ	CWS 125-300	CWS 160-400			CWS 200-500
	型号Type	Ⅲ	BLD-3	BLD-4	BLD-4	BLD-4	BLD-4	/
	功率Power	kw	5.5	7.5	7.5	7.5/11	11	15
	高度Height	H₇	~1350	~1475	~1475	~1545	~1770	~1770
	高度Height	H₈	~1316	~1617	~1617	~1617	~1617	/
设备净重 N.WT of Equipment		kg	3260	4640	5150	6280	8100	9100
